東莞大江電子-[音頻連接線材的制作]
音頻插頭是音頻信號的載體， 所傳輸?shù)男盘柗N類不同，插頭也有所不同。在音頻設備間傳輸?shù)囊纛l信號，可大致分成兩類，平衡信號和單端（非平衡）信號。
聲波轉變成電信號后，如果直接傳送就是單端（非平衡）信號，如果把原始信號反相（相位差為180 度），然后同時傳送反相的信號和原始信號，就稱為平衡信號。
與之相對應的是音頻信號的平衡傳輸與非平衡傳輸。平衡傳輸是一種應用廣泛的音頻信號傳輸方式。它是利用反相抵消的原理將音頻信號傳輸過程中所受的其他干擾降至最低，即：平衡信號送入差動放大器，原信號和反相位信號相減，得到加強的原始信號，由于在傳送中，兩條線路受到的干擾幾乎一樣，在相減的過程中，減掉了干擾信號，因此抗干擾能力更強。所以，平衡傳輸一般出現在專業音頻設備上，以及傳輸距離較遠的場合。這種在平衡式信號線中抑制兩極導線中所共同有的噪聲的現象便稱為共模抑制。
實現平衡傳輸，需要并列的兩根導線加一條屏蔽地來實現，即熱端（信號+）、冷端（信號-）、屏蔽地。因此，平衡輸入、輸出接頭，必須具有三個接線端，如XLR，6.35TRS等。
音頻插頭有平衡和非平衡之分，與之相應焊接好的線材同樣也有平衡信號用線材和非平衡信號用線材的區分。
平衡信號線材包括：
卡儂線（公對母、公對公、母對母）；
卡儂（公母）對大三芯；
大三芯對大三芯。
非平衡信號用線材包括：
大二芯對大二芯、
蓮花對蓮花、
大二芯對蓮花。
平衡與非平衡插頭也可在一根線材上使用，即平衡信號轉非平衡信號用線材，如：
卡儂（公母）對蓮花或大二芯插頭；
大三芯對蓮花或大二芯插頭。
總之，一根線材的兩端均為平衡信號插頭，那么就是平衡信號用線材，兩端均為非平衡信號插頭，就是非平衡信號線材。
需要強調的是信號平衡與否并不取決于插頭和線材，而是取決于設備是否采用平衡或非平衡的形式輸入和輸出信號。我們可以從設備背板的輸入和輸出端口來了解該設備是采用何種輸入、輸出方式：卡儂及大三芯輸入、輸出的設備為平衡輸入、輸出方式；大二芯及蓮花頭輸入、輸出的設備為非平衡輸入輸出方式。
本篇文章主要介紹各種平衡、非平衡音頻線的制作方式
平衡線：平衡線常用于話筒與調音臺。調音臺主輸出與周邊設備（如均衡器、分頻器、音箱控制器）；周邊設備（均衡器）、分配器或音箱控制器與功放的鏈接?？傊糜谄胶庑盘栞敵?、輸入設備之間的連接。
XLR（卡儂）輸入、輸出的音響設備輸出信號端為“卡儂公座“（與母頭連接），輸入信號端為“卡儂母座”（與公頭連接），因此設備連接用的卡儂線一端為”卡儂公頭“，另一端為”卡儂母頭“的話筒線或音頻連接線。

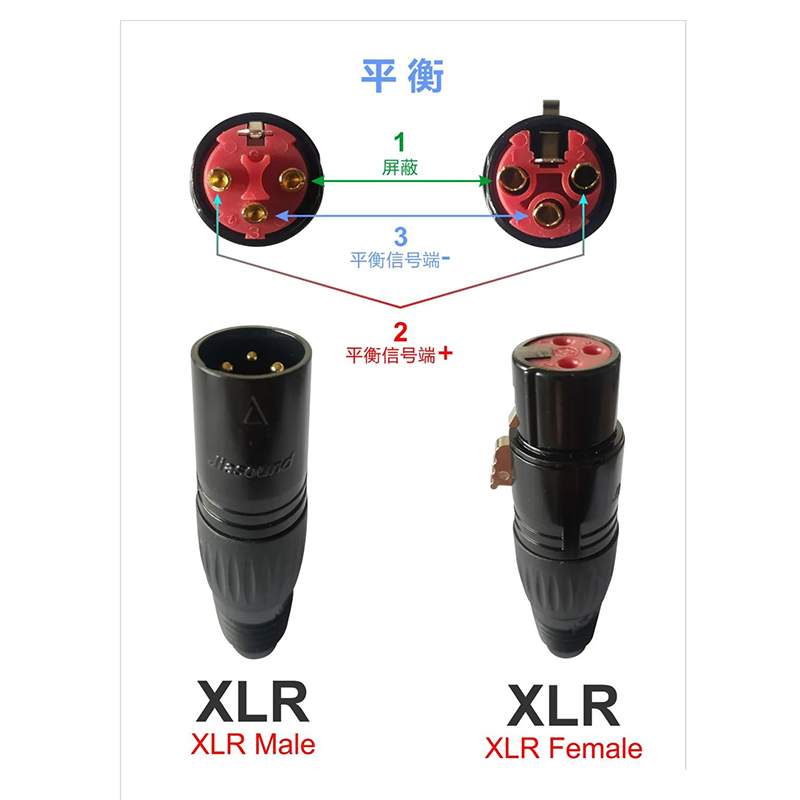

卡儂頭內部的三個連接點分別為：1屏蔽、2平衡信號+端（熱端）、3為平衡信號-端（冷端）。

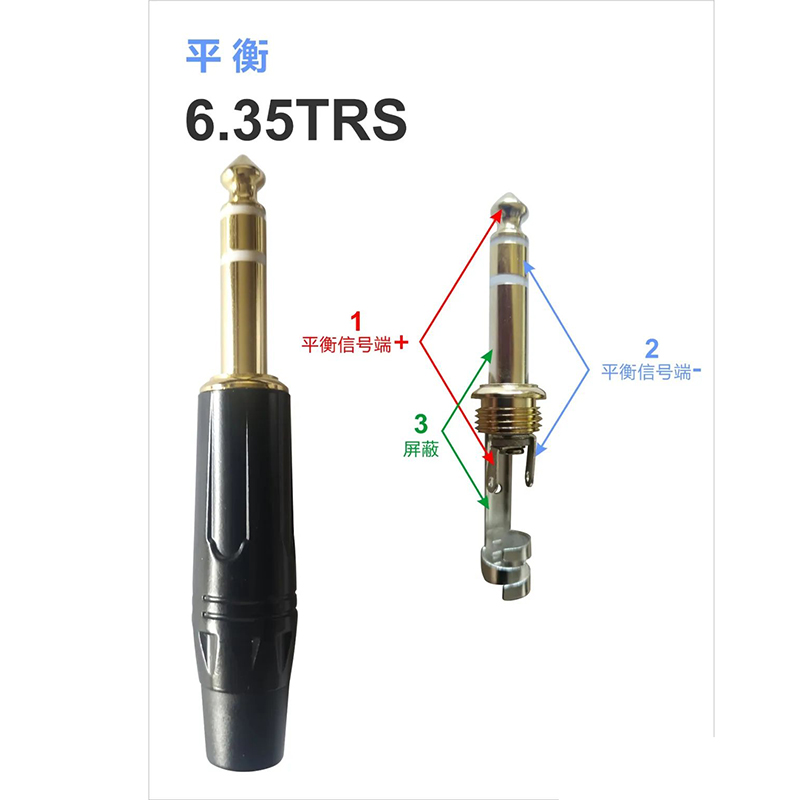

6.35TRS（大三芯）插頭的1為平衡信號+端（熱端）、2為平衡信號-端（冷端）、3為平衡信號屏蔽端。
而在實際工作中，我們會遇到兩臺設備的輸入輸出端口同時具有卡儂和三芯兩種形式，那么我們就需要制作一條卡儂（公/母）對三芯的線材。那么，卡儂頭的1則對應大三芯的3；卡儂的2對應大三芯的1；卡儂的3則對應大三芯的2。

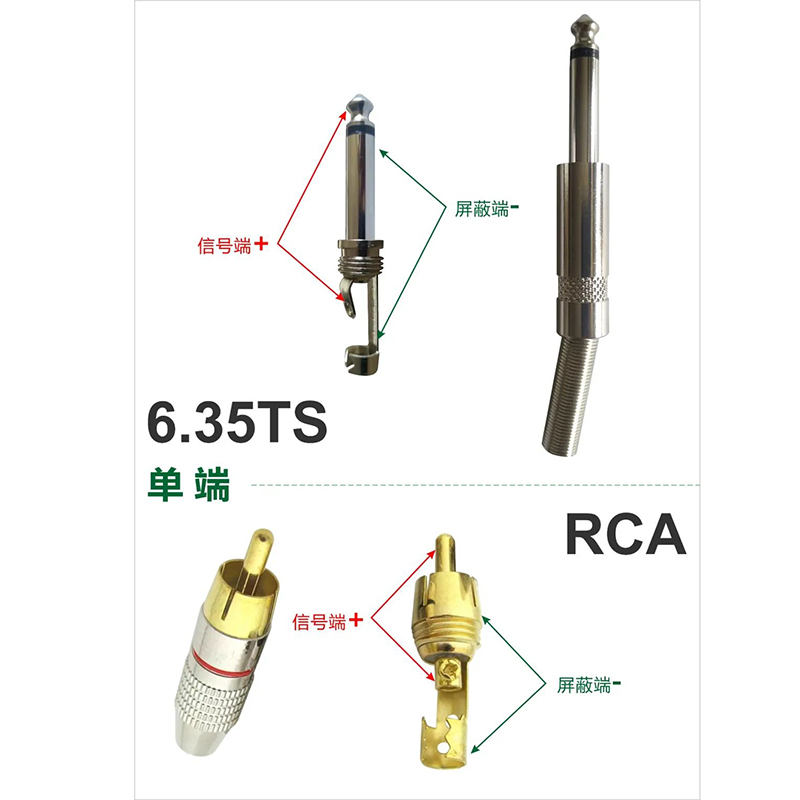

6.35TS和RCA頭都是單端的結構（信號端+屏蔽端），6.35TS對RCA頭的線材常用于音源（DVD、卡座、VOD單機板等）與調音臺的連接、KTV工程中音頻設備之間的連接。通常音源設備的輸出、輸入接口均為RCA接口形式，調音臺的音源輸入接口為6.35TS形式。由于6.35TS和RCA頭都是單端結構，接線時只需將其中一條芯線焊接在插頭信號端（插頭中心）、焊接在插頭的屏蔽端即可。
在實際的設備連接中，我們有時會發現兩個相互連接設備的輸入或輸出端口是不同的，如一個設備是平衡的、另一個設備是非平衡的。這時，我們就需要一根平衡轉非平衡的線材。平衡轉非平衡的線材中，經常用到的是XLR轉6.35TS。

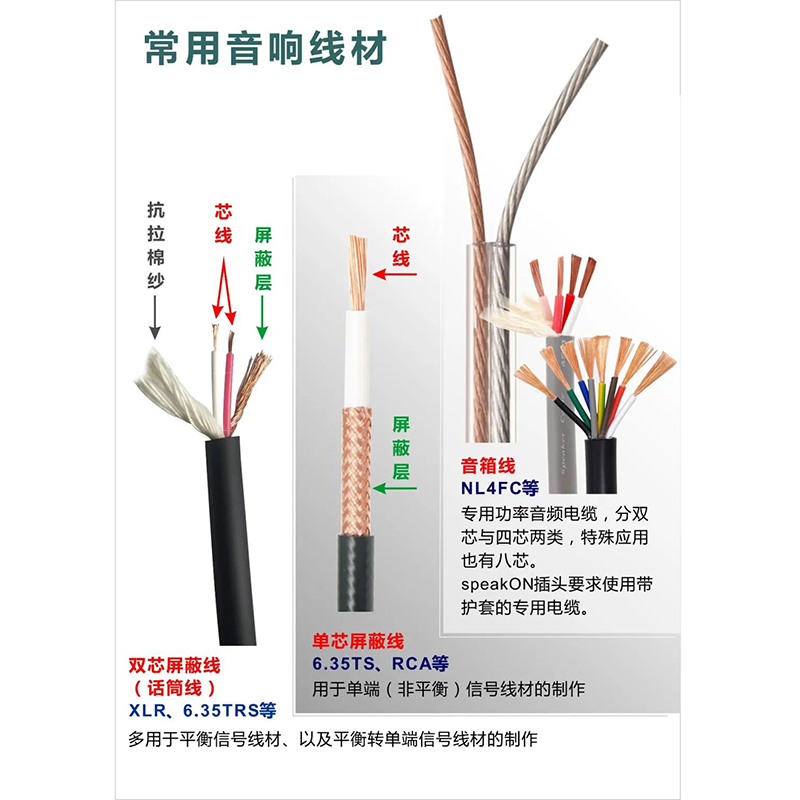

將雙芯屏蔽線材的一條芯線與屏蔽層擰結在一起，焊接在6.35TS的屏蔽端，另一條芯線焊接在6.35TS的信號端。對應平衡線材的芯線焊接在XLR的信號端2，XLR的1與3則對應6.35TS插頭的屏蔽端。
音箱線
在連接一套音響系統時，截止功放（功放的輸入）以前的信號輸入、輸出線材都是用話筒線或音頻連接線，而功放與音箱的連接則需要音箱線和音箱插頭。

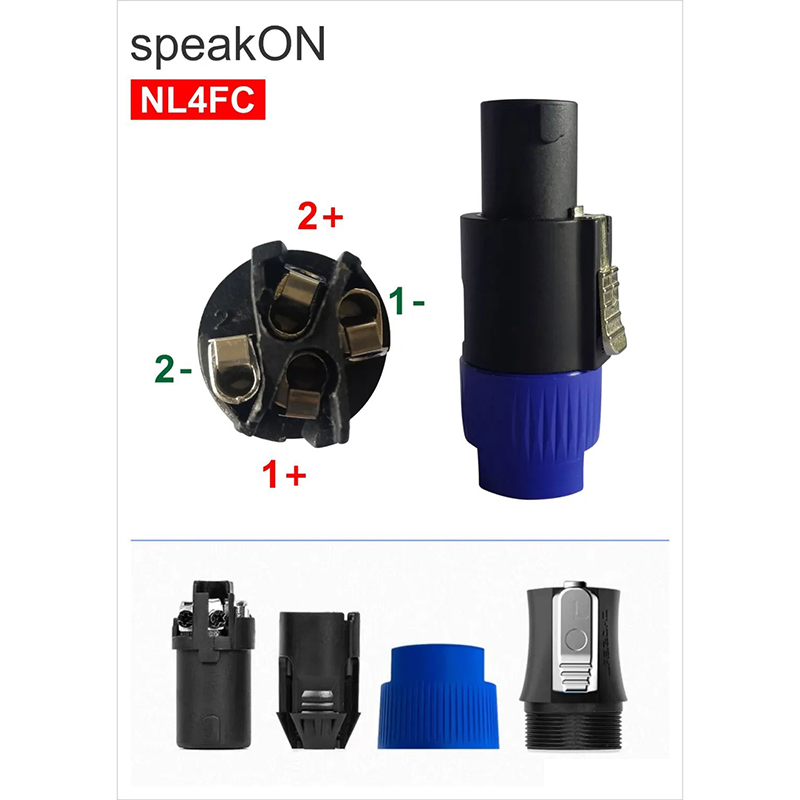

各廠家生產的功放在輸出端口方式上通常有兩種：一種為“接線柱”式，另一種為“speakON”式。有些功放為了方便用戶使用同時提供兩種接線方式，無論是哪種接線方式，輸出都標有CH1/CH2或標注為A/B，以及+/-的標注。speakON插頭有2芯、4芯、8芯之分，而功放輸出端的speakON輸出均為4芯，但只接其中2芯。在通常狀態下和非橋接（BRIDGE）狀態下，功放的speakON輸出端口的輸出點為+1/-1，也有其他點位的，如+2/-2.因此，在使用speakON輸出時，需查看功放輸出端的提示。
音箱的輸入端口也有speakON、壓線卡及接線柱等形式。通常帶有speakON輸入端口的音箱會有兩個LINK端口，也會有PARALLEL INPUTS（并聯輸入）字樣或者一個標示IN，另一個標示OUT字樣，實際上這兩種標注的意思是相同的，即兩個接口是并接，可以任意使用其一，并且也可通過另一個接口并接其它音箱：PIN1+/1-、PIN2+/2-表明是4芯的音箱插頭。
總結
插頭和線材是設備與設備之間信號傳遞的載體，理解了設備輸出、輸入端口的對應點位后制作線材就很簡單。
平衡線材制作時注意熱端對熱端、冷端對冷端、屏蔽端對應屏蔽端。
非平衡線，需要將線材改成二芯結構，焊接時芯線焊接插頭的信號端（+），與屏蔽端擰結后的線焊接在插頭的屏蔽端（-）。
音箱線只需按照功放和音箱的標示來安裝插頭即可。常見的音箱線兩端為speakON的規律是1+對1+、1-對1-；功放的輸出端基本上都是1+和1-。
需要注意的是：平衡信號需要用平衡接頭來傳輸，那么反過來，看到平衡接頭，如6.35TRS接頭或者XLR接頭，電路中傳輸?shù)囊欢ㄊ瞧胶庑盘枂?？答案是否定的。比如，?.35TRS 接頭用來傳輸立體聲信號的時候，Tip 腳傳輸左聲道信號，Ring 腳傳輸右聲道信號，Sleeve 腳接地，那么它此時傳輸?shù)氖莾陕凡煌男盘?，即非平衡的雙路單端信號。而平衡信號本質上是一路信號，只不過將其反相后，兩路同時傳輸而已。因此，實際應用中，當結合實際電路，細心分辨。
